Live TV auf Raspberry Pi streamen mit TVHeadend und DVB-S

17.11.2015


Live TV auf Raspberry Pi streamen mit TVHeadend und DVB-S
Streaming! Seit längerem schon so eine Art Modewort im Internet. Auf Streamingportalen wie Maxdome, Watchever, Netflix oder Amazon Prime Instant Video findet man heutzutage eigentlich alles was das Film- und Serienherz begehrt. Meistens ist es aber so das nicht jedes Portal die gleichen Inhalte bietet. Auf manchen Portalen laufen sogar die neuesten Folgen einer Serie wie zum Beispiel "Fear The Walking Dead" auf Amazon.
In Zeiten wo SmartTV quasi Standard ist und man die Apps der Portale auf dem Fernseher installieren kann, braucht man fast kein Live TV mehr. Wenn da das kleine Wörtchen "fast" nicht wäre!

Ich stehe vor dem Problem das ich im Schlafzimmer gerne TV gucken möchte. Allerdings befindet sich dort kein SAT-Anschluss. Jetzt könnte ich natürlich ein Kabel durch meine eigenen vier Wände ziehen, der Aufwand wäre aber erheblich und was wäre ich dann für ein Fachinformatiker? ;-)

Daher habe ich mir überlegt das ganze einfach zu streamen von einem Punkt im Haus wo ein 2. SAT-Anschluss vorhanden ist. Prinzipiell gibt es auch Mittel und Wege das ganze soweit aufzubohren das auch HD+ und Sky möglich ist. Das ist aber eine Grauzone! Man benötigt dafür zwar ein Abo von Sky was der eigentlich legale Teil wäre, aber Sky mag es nicht wenn man dies nicht über ihre Receiver laufen lässt. Stichwort ist da OSCAM!

Hardware

Die folgenden Komponenten habe ich für mein vorhaben verwendet:
- Raspberry Pi 2 inkl. 16GB SDHC Karte, Gehäuse und Netzteil
- DVB-S Empfänger DVBSky S960


Software


Raspbian Jessie

Bevor wir alles zusammenstecken, nehmen wir den RPi2 in Betrieb mit Raspbian Jessie. Das aktuelle Image dafür bekommt man auf raspberrypi.org und kann das mit dem Win32DiskImager auf die SDHC Karte spielen. Das Raspbian muss nicht irgendwie speziell eingerichtet werden. SSH Zugriff sollte aktiviert werden und es spielt keine Rolle ob in den Desktop oder in die Konsole gebootet wird.
Wenn das System läuft sollte man einmal alles aktualisieren.
sudo apt-get update

sudo apt-get upgrade
sudo apt-get install apt-transport-https
Anschließend noch ein Reboot und das System ist bereit.

Treiber DVB-S Empfänger

Nun geht es daran den DVB-S Empfänger in Betrieb zu nehmen. Geht bestimmt auch mit DVB-C und DVB-T, kann ich aber nichts zu sagen. Der Empfänger braucht auf jeden Fall erst mal Treiber. Dazu kann man sich ein fertiges Paket runterladen und entpacken.
cd /lib/firmware

sudo wget https://download.christian-brauweiler.de/RaspberryPi/TVHeadend/dvb_firmware.tar.gz
sudo tar -xzf dvb_firmware.tar.gz
sudo wget http://download.christian-brauweiler.de/RaspberryPi/TVHeadend/dvbsky-firmware.tar.gz
sudo tar -xzf dvbsky-firmware.tar.gz
Nach einem Reboot prüfen wir ob der Empfänger erkannt wurde.
dmesg
Dort sollte dann das die entsprechende Firmware für den Adapter geladen wurde und bereit ist. Wenn dort steht das er etwas nicht gefunden hat (irgendeine xyz.fw) dann muss man prüfen ob die unter /lib/firmware existiert und falls nicht mal danach googlen. Meistens findet man dann die fehlende Datei.

TVHeadend installieren

Nun können wir TVHeadend installieren. Dazu fügen wir das entsprechende Repository hinzu und installieren aus diesem.
sudo apt-key adv --keyserver hkp://keyserver.ubuntu.com:80 --recv-keys 379CE192D401AB61

echo "deb https://dl.bintray.com/tvheadend/deb jessie unstable" | sudo tee -a /etc/apt/sources.list
sudo apt-get update
sudo apt-get install tvheadend

Statt "unstable" stehen auch noch weitere zur Vefügung. Das wären "stable", "release" und "obsolete". "unstable" hat fast täglich neue Releases. Dies kann von Vor- aber auch Nachteil sein. Ihr müsst aber auch nicht jeden Tag ein Update fahren, daher hab ich das "unstable" genommen und lass es so, solange es läuft.
Nun sollte TVHeadend installiert, nach einem Reboot der Dienst automatisch gestartet sein und man kann via WebUI auf den TVHeadend Server zugreifen. http://ip-des-rpi:9981

Konfiguration

Nachdem man nun auf der Weboberfläche ist, müssen nun noch einige Dinge eingestellt werden, damit der TVHeadend Server auch Programme suchen kann.

Als erstes stellen wir erst mal die Sprache ein. Dazu geht auf den Tab/Reiter "Configuration" und stellt alles wie im Screenshot ein. Nach dem speichern wird durch aktualisieren der Seite (F5) nun alles in Deutsch dargestellt.


Anschließend wird das DVB-S Netzwerk hinzugefügt. Geht dazu unter "Konfiguration" auf "DVB-Inputs" und dann auf "Netzwerke". Klickt dort auf hinzufügen.


Hier wählt ihr "DVB-S" für Satellitenempfang aus. (Geht analog auch mit DVB-C oder DVB-T etc.)


Nun gebt ihr dem Kind einen Namen (in meinem Fall halt "Astra") und wählt den entsprechenden Satelliten bei "Orbitale Position" und darüber bei "Vordefinierte Muxe" aus. Der Rest kann bleiben wie es ist.

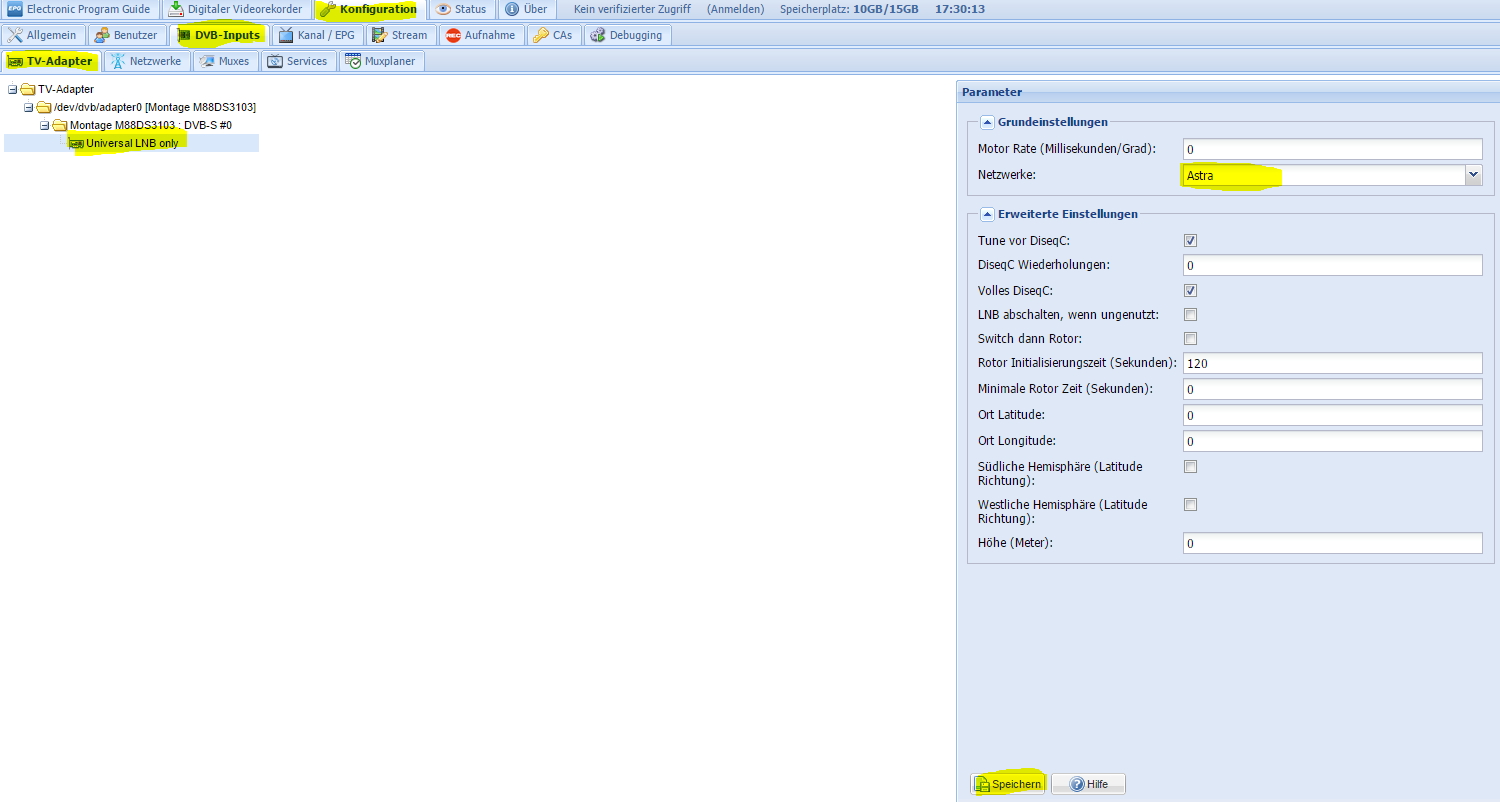

Damit dieses Netzwerk auch benutzt werden kann, muss es nun noch dem Empfänger zugewiesen und dieser aktiviert werden. Dazu wechselt ihr unter "Konfiguration", "DVB-Inputs" auf "TV-Adapter" und wählt die Einstellungen wie in den folgenden beiden Screenshots.



Zu guter letzt wechselt ihr wieder zurück zu "Netzwerke", markiert dort das angelegte Netzwerk und klickt dann auf "Scan erzwingen".


Nun werden die Muxes komplettiert und Sender/Services gesucht. Ganz Rechts in der Zeile vom hinzugefügten Netzwerk wird auch angezeigt wie viele Muxes noch gescannt werden müssen. Wenn dort 0 steht, ist der Scan abgeschlossen. Dann kann man alle Services "mappen" damit diese auch unter den "Kanälen" angezeigt werden.

OSCAM

Details zur Installation folgen noch...

TVHeadend mit OSCAM verbinden

Fortsetzung folgt...
